煤炭提质技术（干燥成型）

一、方案介绍

煤炭干燥成型工艺包括破碎、筛分、干燥、成型等工序，在将煤炭提质的基础上，制成的型煤在热稳定性、机械强度、热值、复吸水性等指标上可以满足气化、电厂燃料煤的工艺要求，并且适用于长途运输。

二、工艺流程

（1）原煤筛分： 筛下0-6mm原煤，较大粒度原煤进入下工艺段。

（2）原煤粗碎： 使用粗碎设备将原煤破碎至6mm以下。

（3）干燥：使用管式干燥机将破碎后的原煤含水率降至适合范围。干燥后的原煤也可以给粉煤炉或流化床设备作为原料。

（4）干煤细碎： 使用细碎设备将原煤破碎至适合成型的大小尺寸（根据成型测试结果，一般≤3mm）。

 5、干煤筛分：筛下0-3mm干煤，较大粒度干煤返回上工艺段。

（6）干煤成型： 将干煤送入成型机，在一定温度、压力和含水量（根据成型测试结果） 下，干煤被挤压成致密的块状固体。

（7）型煤筛分：筛分型煤中的碎煤，返回干煤细碎工艺段，合格型煤输送下工艺段。

（8）型煤存储： 型煤经冷却带输到储存仓。

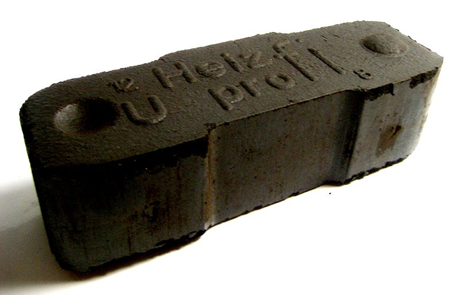

                                                                                                                                   挤压成型的型煤

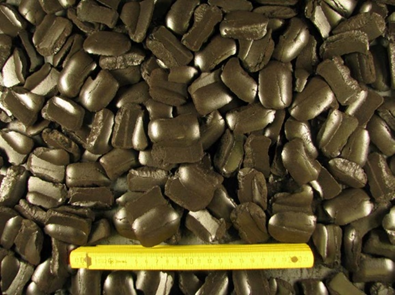

                                                                                                                                   辊压成型的型煤
